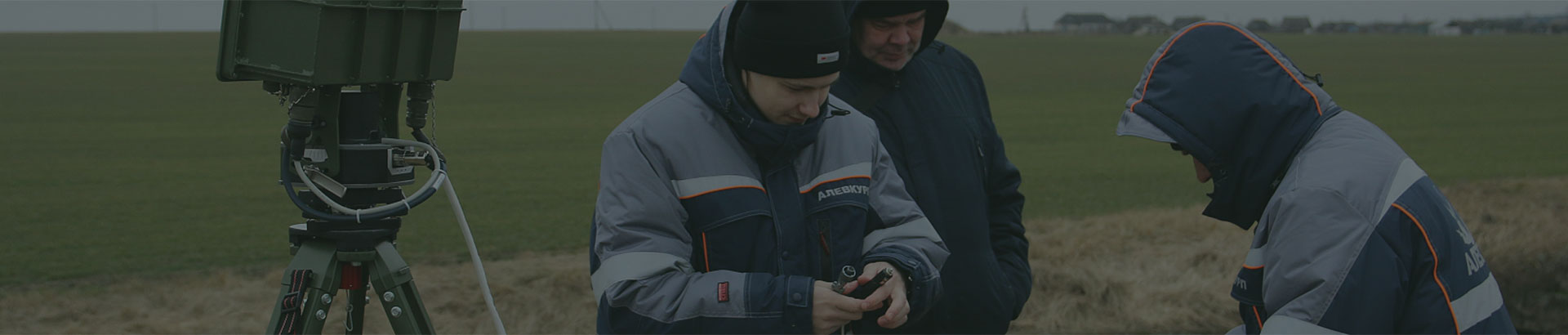

Радиолокационная станция ближней разведки «Клен»

РЛС «Клен» предназначена для обнаружения, измерения координат, сопровождения и распознавания движущихся наземных и маловысотных воздушных целей (человек, группа людей, авто- и бронетехника, беспилотные и пилотируемые летательные аппараты). Решение данных задач осуществляется в любое время суток и года, в том числе при отсутствии оптической видимости (туман, дождь, метель, запыление или задымление атмосферы).

• Разведка

  Обнаружение, измерение координат, распознавание и сопровождение движущихся наземных и маловысотных воздушных целей: человек, группа людей, автобронетехника, беспилотные и пилотируемые летательные аппараты

• Целеуказание

  Выдачи целеуказания для наведения на выбранную цель огневых средств

• Всепогодность

  Решение данных задач осуществляется в любое время суток и года, в том числе при отсутствии оптической видимости (туман, дождь, метель, запыление или задымление атмосферы).

Отличительные особенности станции

РЛС «Клен» может применяться для ведения разведки на местности (в том числе в труднодоступных районах), решения задач обнаружения, сопровождения и распознавания объектов. Также использование станции возможно в целях обеспечения охраны специальных объектов различного назначения (правительственные учреждения, военные объекты, режимные предприятия, электростанции, участки границы, трубопроводы, транспортные развязки, туннели, мосты и т.д.) на основе создания сплошного радиолокационного заграждения поля в районе охраняемого периметра.

• Обеспечивает работу в условиях интенсивных мешающих отражений
• Имеет малую заметность благодаря малой излучаемой мощности и эффективной обработке принимаемых сигналов
• Работает в сантиметровом диапазоне волн, что обеспечивает малые габариты антенного блока
• При использовании дистанционного кабеля пульт управления можно относить от приемо-передатчика на расстояние до 15 м
• Имеет возможность наложения радиолокационной информации на цифровую карту местности

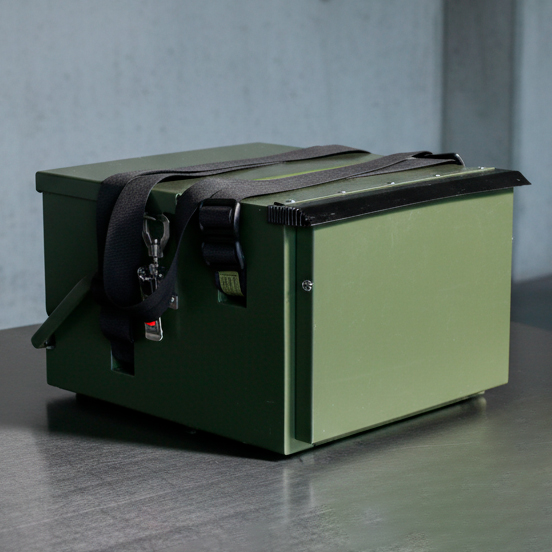

Автономность работы станции обеспечивается компактным источником питания в течении 8 часов. Дополнительно предусмотрена возможность питания от сетей 220В или автомобильных систем 12В.

Типы обнаруживаемых целей:

• Маловысотные воздушные цели, включая БЛА
• Наземные движущиеся цели, включая людей и транспортные средства

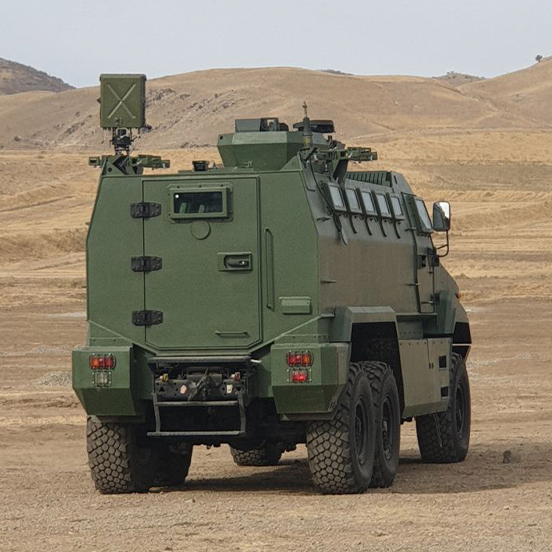

При условии незначительных доработок в конструкции РЛС, она может совмещаться со стрелковым оружием, размещаться и на боевых машинах и специальной технике.

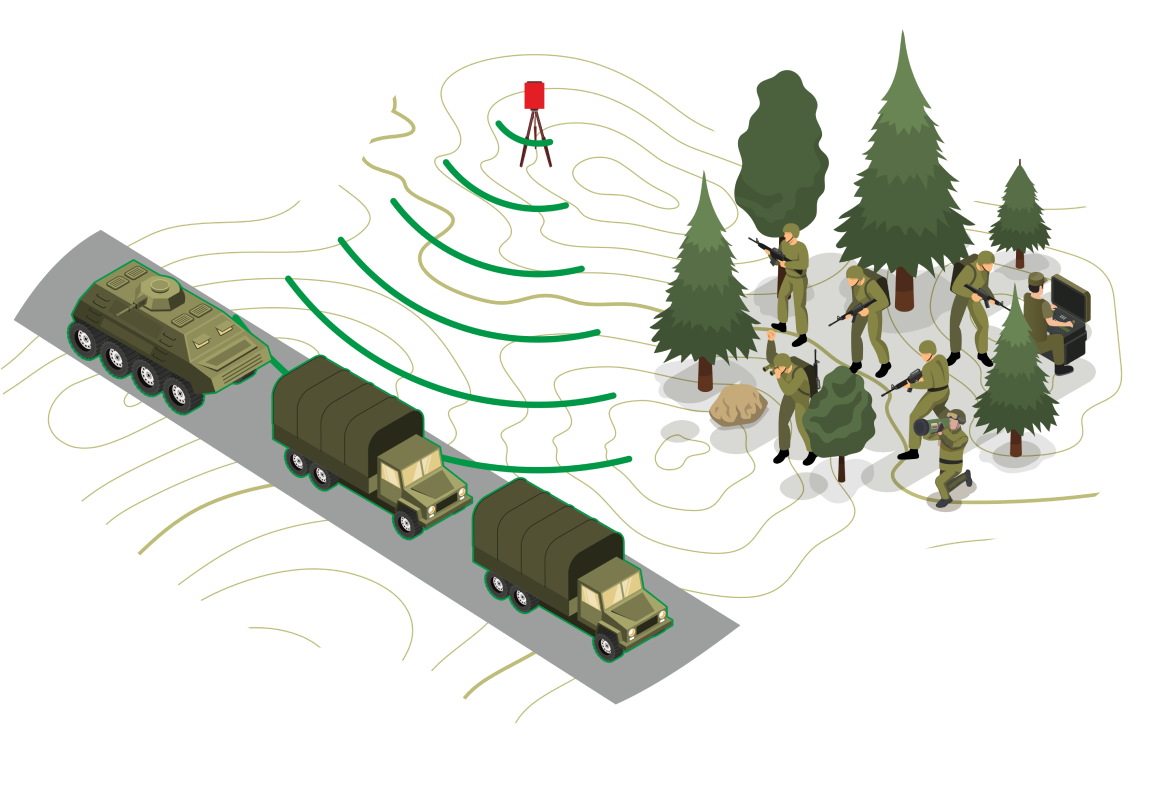

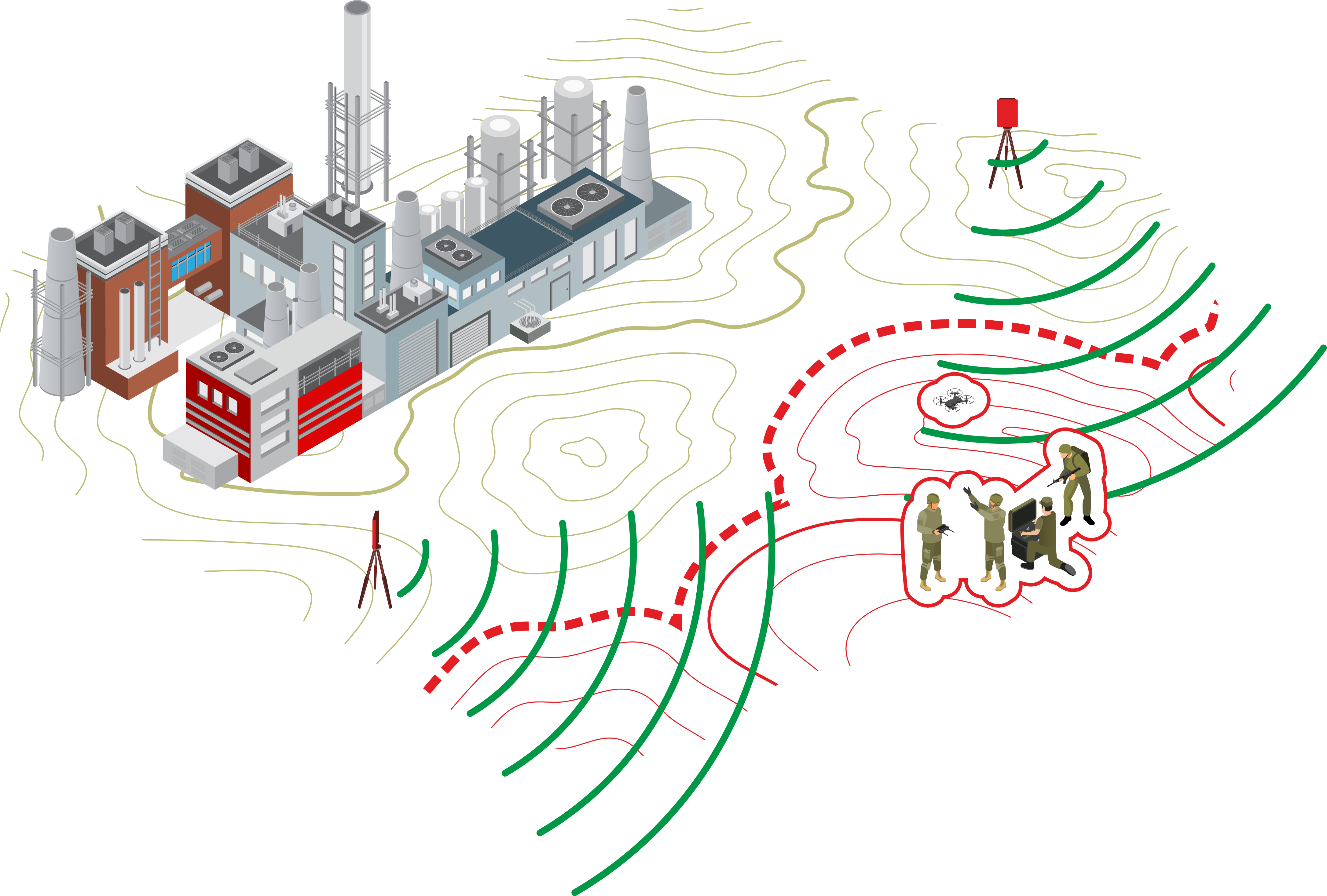

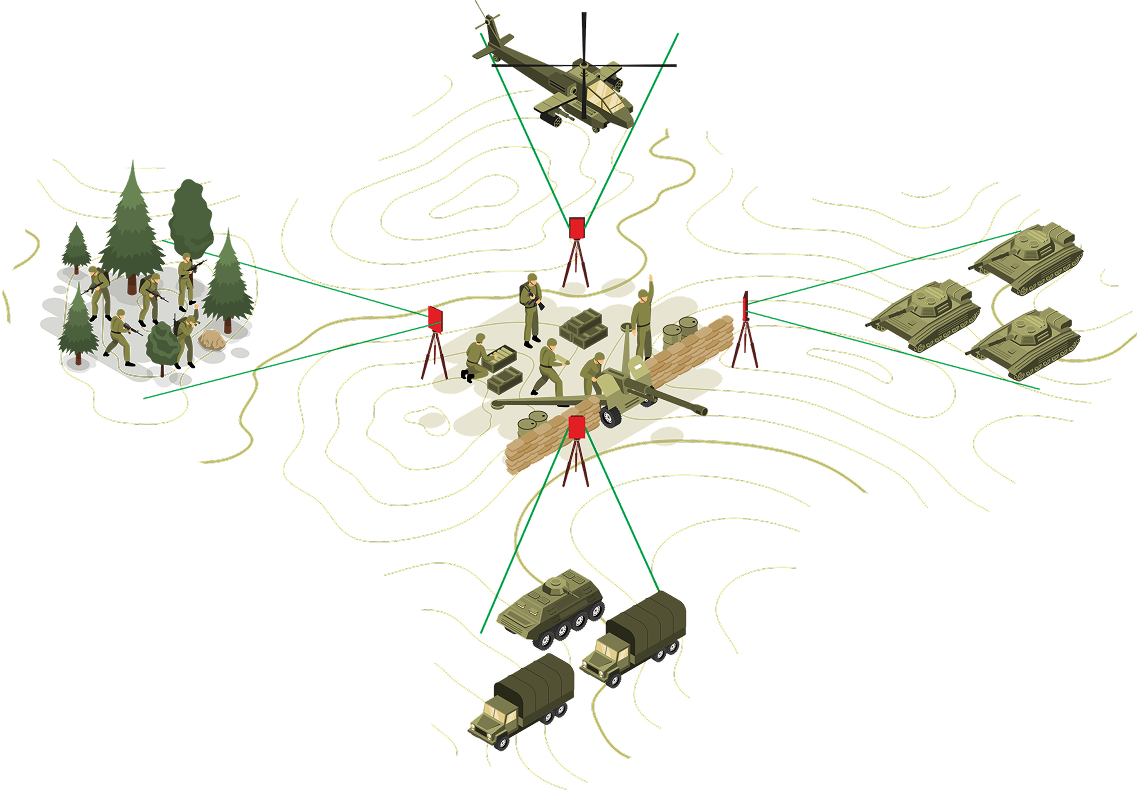

Типовые сценарии применения РЛС «Клен»

Перспективные схемотехнические решения с использованием современной элементной базы и программная реализация алгоритмов цифровой обработки сигналов существенно снизили энергопотребление и габариты станции, одновременно увеличив ее эффективность.

---

Основные тактико-технические характеристики

Спецификация в PDF

Технические особенности РЛС «Клен»

Комплекс свободно интегрируется с системами мониторинга воздушной обстановки, а также комплексами подавления и поражения.

Интерфейс

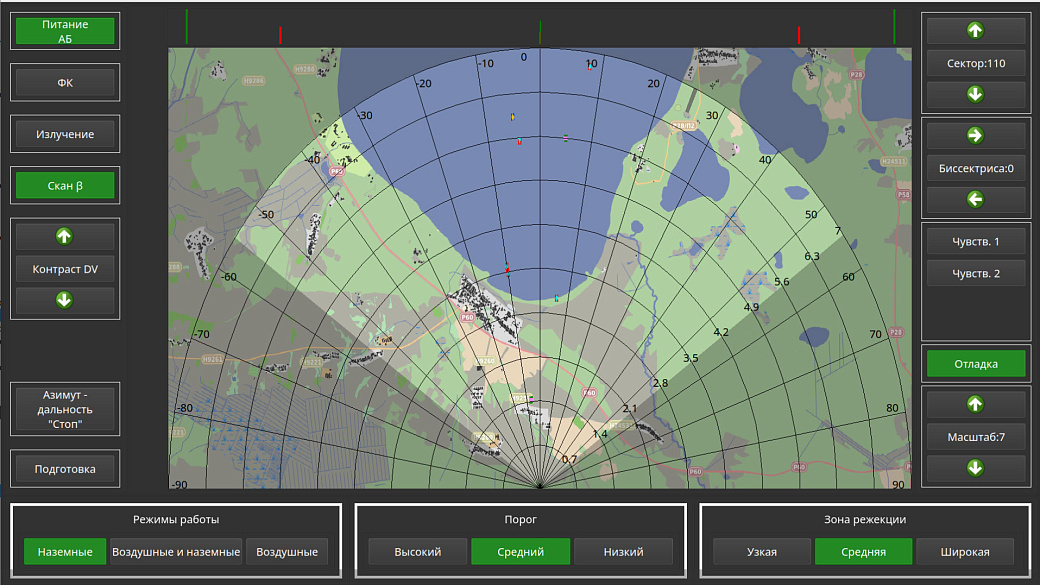

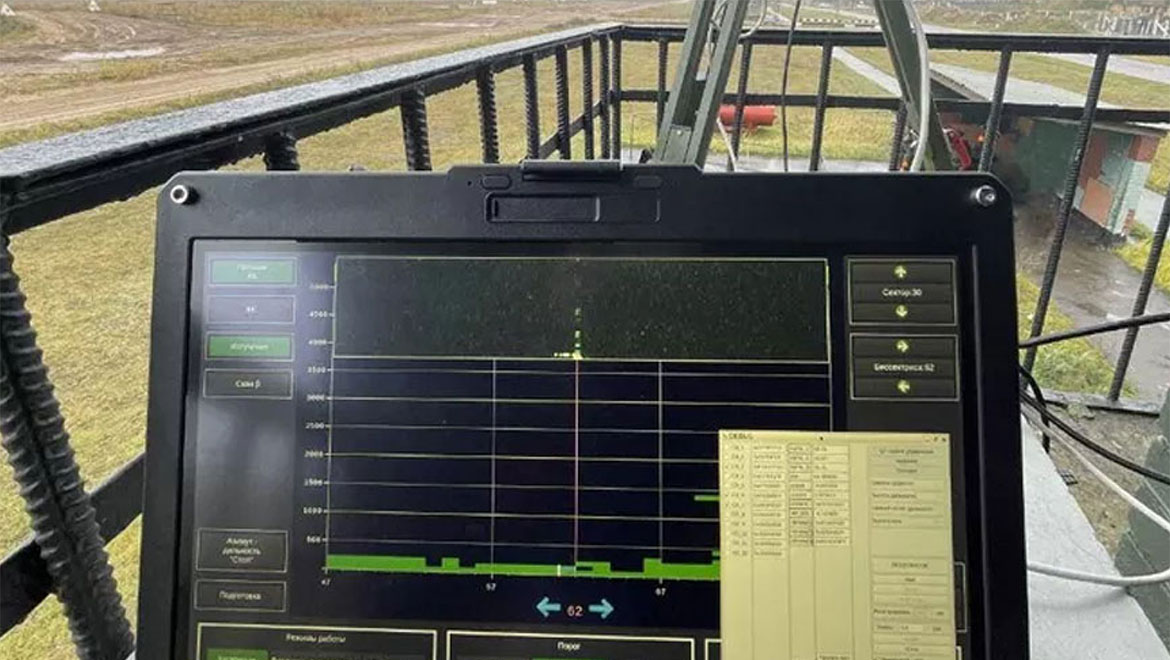

Сопровождение и анализ целей осуществляется в современном графическом интерфейсе

• Топографические карты

  Подключение топографических карт местности для интуитивного ориентирования, включая предварительную загрузку необходимых квадратов местности.

• Запись работы

  Хранение данных о траектории движения объектов позволяет анализировать и выявлять системности для повышения эффективности работы станции.

• Универсальность

  Программное обеспечение является кроссплатформенным и поддерживает различные операционные системы и платформы.

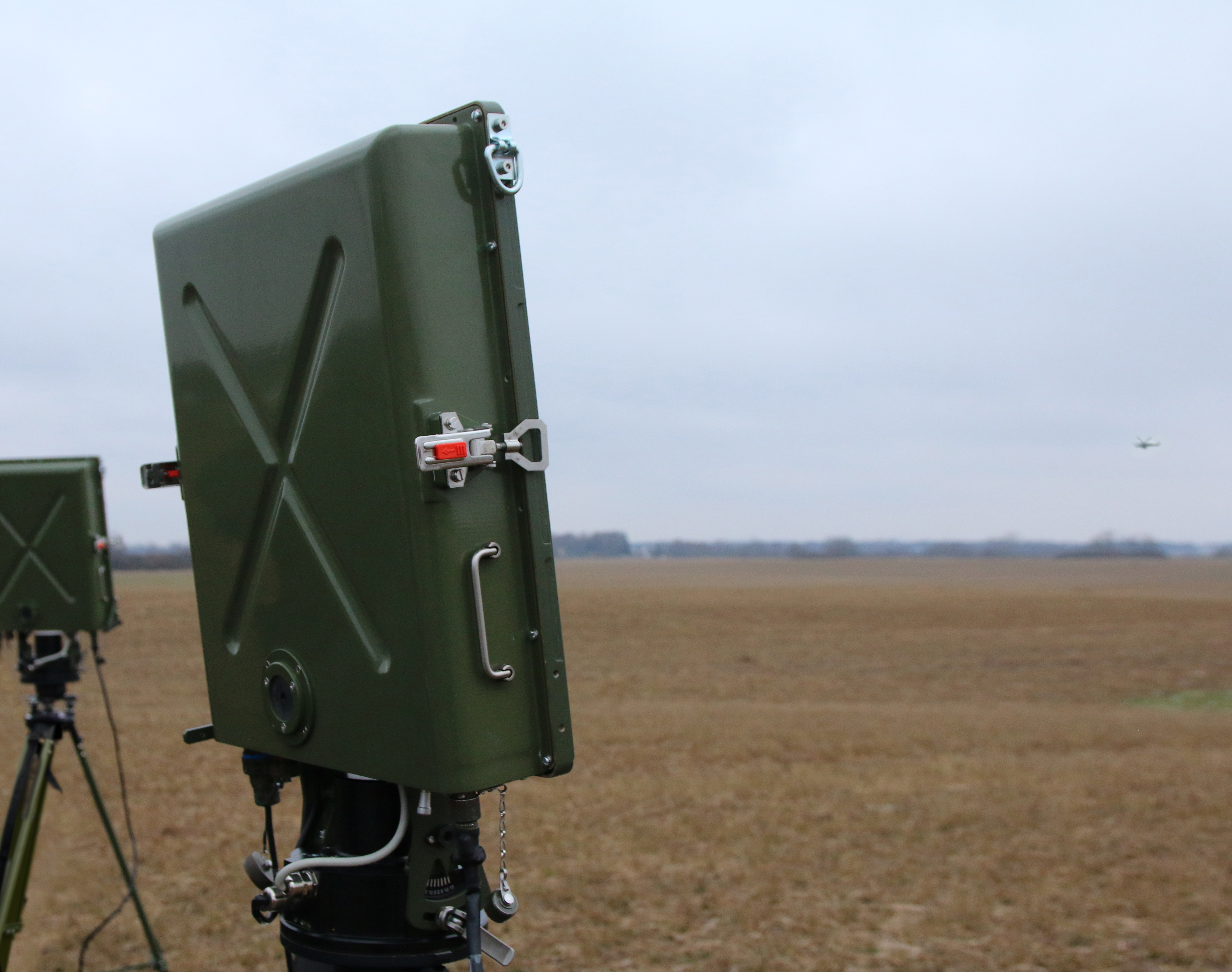

Переносная версия

Комплекс свободно интегрируется с системами мониторинга воздушной обстановки, а также комплексами подавления и поражения посредством выдачи данных об обнаруженных БпЛА.

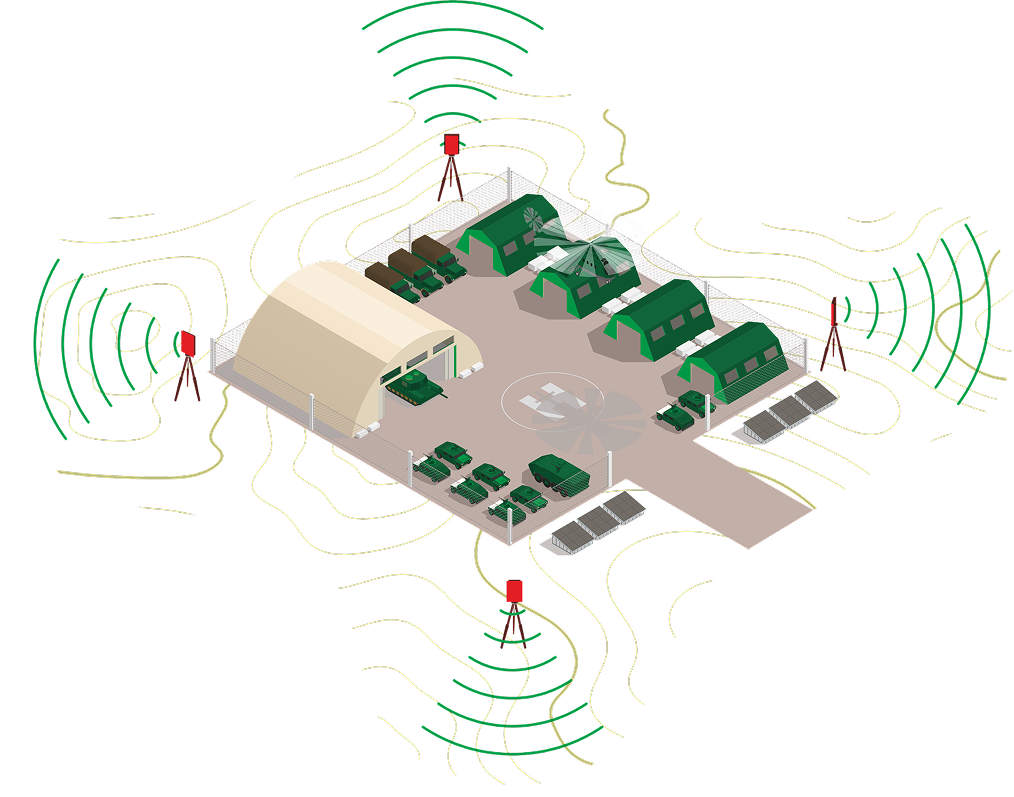

• Защита пунктов временной дислокации
• Работа в составе групп специального назначения
• Защита объектов критической инфраструктуры
• Работа в сложных климатических условиях

• 1,5 Вт

  Малая излучаемая мощность

• 4 мин

  Время развертывания станции

• 2 чел.

  Расчет станции

• 25 кг

  Малый вес станции

• 8 ч

  Время автономной работы

Стационарная версия

Стационарное применение на объектах гражданской и критической инфраструктуры
