В настоящее время на предприятии работают высококвалифицированные научные и инженерные кадры, имеющие опыт создания и модернизации радиолокационного оборудования с использованием новейших технологий цифровой обработки радиолокационных сигналов в реальном времени.

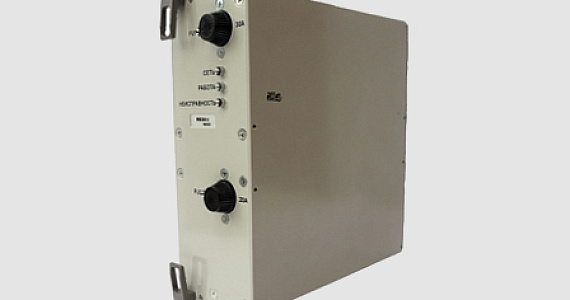

Блок ИВЭП-1 (ИВЭП-1)

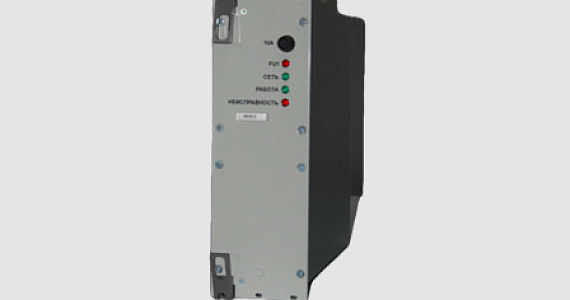

Блок ИВЭП-2 (ИВЭП-2)

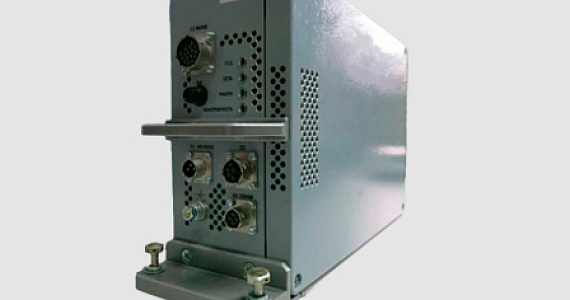

Блок ИВЭП-3 (ИВЭП-3)

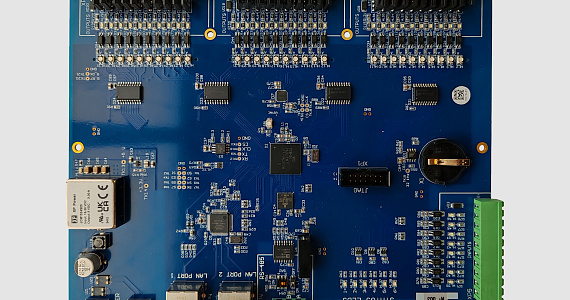

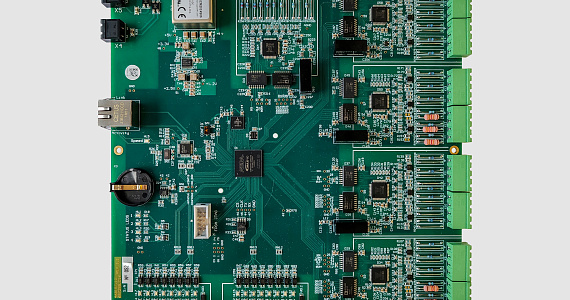

Плата терминала делительной автоматики
Плата терминала делительной автоматики

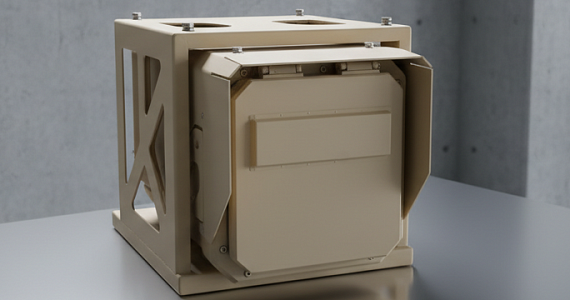

Система оптико-электронная ТВ-ТП
СОЭ ТВ-ТП предназначена:
для наблюдения, обнаружения и сопровождения удаленных объектов в любое время суток. Изделие обеспечивает выдачу монохромных видеоизображений фоно-целевой обстановки.

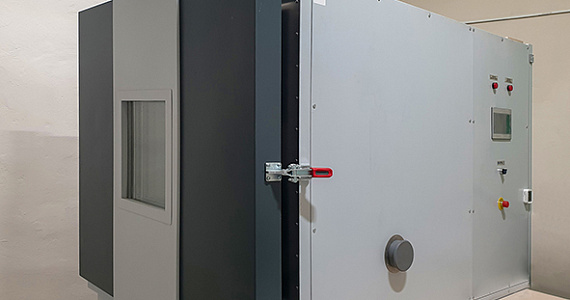

Климатические испытания

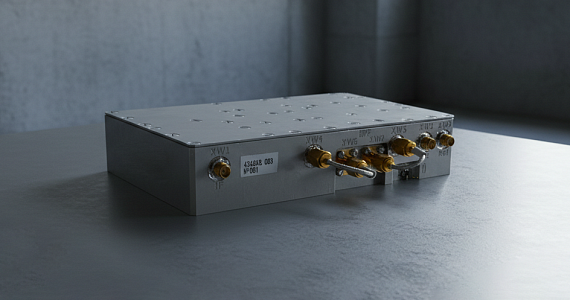

Инжиниринговые услуги
Подвижный пункт управления ПУ-12МА
Плата многофункционального контроллера управления
Плата многофункционального терминала
Плата многофункционального контроллера

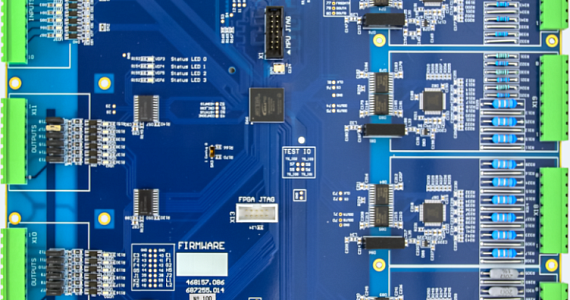

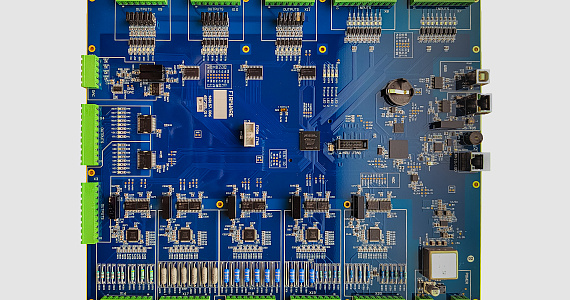

ПЛАТА МНОГОФУНКЦИОНАЛЬНОГО КОНТРОЛЛЕРА УПРАВЛЕНИЯ
|
Наименование параметра |
Значение |
|
Напряжение питания, В |
+18 – +30 |
|
Максимальная потребляемая мощность по цепи питания, Вт, не более |
20 |
|
Количество интерфейсов, шт.: – Ethernet 100 Mbit – RS-485 – USB 2.0 Full Speed |
1 1 1 |
|
Дискретные входы: – количество, шт. – входное напряжение, В: а) логической “1” б) логического “0” |
16
18 – 30 0 – 5 |
|
Дискретные выходы: – количество, шт. – ток нагрузки, А, не более – номинальное напряжение подключаемых устройств, В |
16 0,5
+24 |
|
Количество аналоговых входов, шт.: |
30 |
|
Аналоговые выходы: - количество, шт. - диапозон выходного напряжения, В: |
4 0 – 10 |
|
Габаритные размеры, мм: – длина – ширина – высота |
282 351 23,5 |
|
Масса, кг |
0,2 |

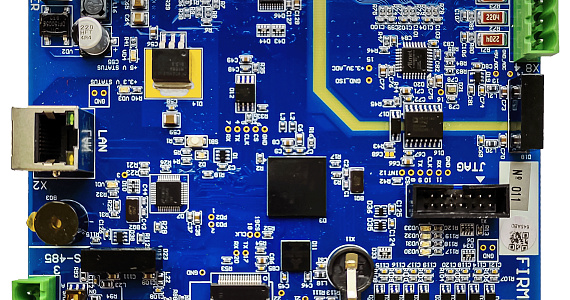

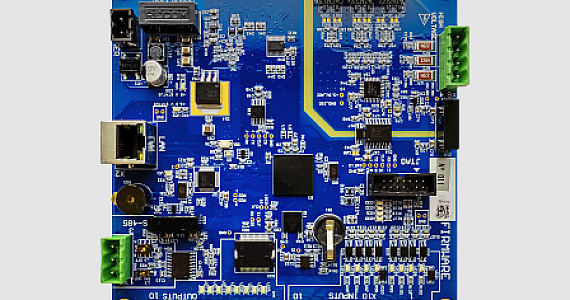

ПЛАТА МНОГОФУНКЦИОНАЛЬНОГО ТЕРМИНАЛА
|
Наименование параметра |
Значение |
|
Напряжение питания, В |
+18 – +29 |
|
Максимальная потребляемая мощность по цепи питания, Вт, не более |
10 |
|
Количество интерфейсов, шт.: – интерфейс Ethernet 100 Mbit – интерфейс RS-485 |
1 1 |
|
Дискретные входы: – количество, шт. – входное напряжение, В: а) логической “1” б) логического “0” |
8
+17 – +29 0 – +5 |
|
Дискретные выходы: – количество, шт. – ток нагрузки, А, не более – питание от внешнего блока питания , В |
8 0,5 +18 – +30 |
|
Количество аналоговых дифференциальных входов с диапазоном измерения ± 0.5 В, шт. |
3 |
|
Количество аналоговых входов с диапазоном ± 200 В, шт. |
3 |
|
Габаритные размеры: – длина, мм – ширина, мм – высота, мм |
140 140 23 |
|
Масса, кг |
0,12 |

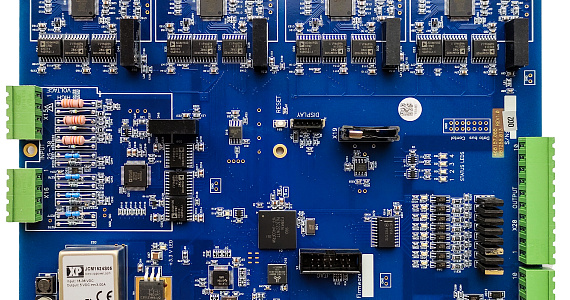

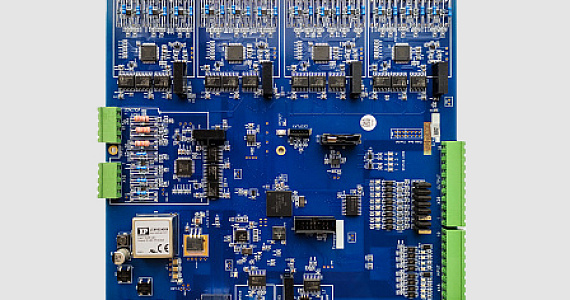

ПЛАТА МНОГОФУНКЦИОНАЛЬНОГО КОНТРОЛЛЕРА
|
Наименование параметра |
Значение |
|
Напряжение питания, В |
24 |
|
Максимальная потребляемая мощность по цепи питания, Вт, не более |
15 |
|
Время от подачи питания до готовности к эксплуатации, с, не более |
2 |
|
Количество сетей, шт.: интерфейса Ethernet 100 Mbit интерфейса RS-485 интерфейса USB 2.0 Full Speed |
1 1 1 |
|
Количество дискретных входов, шт. |
8 |
|
Количество дискретных выходов, шт. |
8 |
|
Аналоговые входы с диапазоном ± 0,25 В, шт. |
27 |
|
Аналоговые входы с диапазоном ± 200 В, шт. |
3 |
|
Габаритные размеры: длина, мм ширина, мм глубина, мм |
229 229 23 |
|
Масса изделия, кг |
0,2 |
|
Среднее время наработки на отказ, ч, не менее |
1000 |
Панель контрольная системы электропитания (ПКСЭ)
Панель контрольная системы электропитания универсальна, имеет 3 разные прошивки, которую можно выбрать/изменить для конкретного блока/изделия. ПКСЭ отображает линейные переменные напряжения и токи первичного источника питания, чередование фаз, полную потребляемую мощность, частоту трёхфазного напряжения источники питания, постоянное напряжение и токи бортовой сети. Мониторинг ошибок (отсутствие связи с блоками, измерений, срабатывание защиты, нарушение изоляции и др.) Связь с другими блоками осуществляется через CAN-сеть (250кбит/с). Напряжение питания +24 В. Информация выводится на VFD-дисплей на передней панели.
 |
Vab, Vbc, Vca (B) – линейные переменные напряжения (0-300); Ia, Ib, Ic (A)– линейные переменные токи (0-50,0); PhS: – чередование фаз (ABC – верно; ACB моргает – неверно); S (кВА) – полная мощность (0-20,0); F (Гц) – частота трёхфазного напряжения (0-500,0); Vd, Vb (В) – постоянное напряжение 1 и 2 соответственно (0-50,0); Id, Ib (A) – постоянный ток 1 и 2 соответственно (0-50,0). |
 |
Среднее арифметическое значение линейных переменных напряжений (В). Voltage = (Vab + Vbc + Vca) / 3. |
 |
Полная мощность (кВА) Power = S. |
Терминал микропроцессорный токовый
сбор и обработка параметров электрических сигналов в многоканальной трехфазной силовой сети. Передача обработанных данных на устройство верхнего уровня по каналу связи Ethernet 100Base-TX и сети RS-485.
| - 3 аналоговых канала предназначены для измерения напряжений | Диапазон измерения -200 … +200 В |
| - 4 канала для измерения токов с помощью трансформаторов тока либо катушек Роговского | Диапазон измерения -0.5 … + 0.5 В |
Каждый из каналов содержит 24 разрядный аналого-цифровой преобразователь, цифровые схемы усреднения и коррекции. Результирующая частота дискретизации входного сигнала составляет до 16 кГц на канал.
| - Канал гальванически изолированных дискретных выходов +24 В | 1 группа (8 выходов), ток нагрузки не менее 200 мА на выход |
| - Канал гальванически изолированных дискретных входов | 2 группы (4 входа) +24 В |
Для оперативного контроля информация выводится на OLED-дисплей на передней панели.
Один из видов меню - Экран «Главная»:
Порт USB на передней панели, а также беспроводной интерфейс Bluetooth предназначены для коммуникации терминала со специализированной сервисной программой по протоколам USB-serial, либо Bluetooth-SPP. В консольном режиме производится доступ к настройкам функциональной части ПО терминала. Напряжение питания +24 В.
Устройство сбора и передачи данных
сбор и обработка параметров электрических сигналов в многоканальной трехфазной силовой сети. Передача обработанных данных на устройство верхнего уровня по каналу связи Ethernet 100Base-TX и сети RS-485.
| - 3 аналоговых канала предназначены для измерения напряжений | Диапазон измерения -200 … +200 В |
| - 27 (9 групп по 3) канала для измерения токов с помощью трансформаторов тока | Диапазон измерения - 5 … + 5 В |
Результирующая частота дискретизации входного сигнала составляет до 50 кГц на канал.
Используется 16 разрядный аналого-цифровой преобразователь.
| - Канал гальванически изолированных дискретных выходов +24 В | 1 группа (8 выходов), ток нагрузки не менее 200 мА на выход |
| - Канал гальванически изолированных дискретных входов |
2 группы (4 входа) +24 В
|
Порт USB2.0 на передней панели. Напряжение питания +24 В.
ПЛАТА МНОГОФУНКЦИОНАЛЬНОГО КОНТРОЛЛЕРА УПРАВЛЕНИЯ
|
Наименование параметра |
Значение |
|
Напряжение питания, В |
+18 – +30 |
|
Максимальная потребляемая мощность по цепи питания, Вт, не более |
20 |
|
Количество интерфейсов, шт.: – Ethernet 100 Mbit – RS-485 – USB 2.0 Full Speed |
1 1 1 |
|
Дискретные входы: – количество, шт. – входное напряжение, В: а) логической “1” б) логического “0” |
16
18 – 30 0 – 5 |
|
Дискретные выходы: – количество, шт. – ток нагрузки, А, не более – номинальное напряжение подключаемых устройств, В |
16 0,5
+24 |
|
Количество аналоговых входов, шт.: |
30 |
|
Аналоговые выходы: - количество, шт. - диапозон выходного напряжения, В: |
4 0 – 10 |
|
Габаритные размеры, мм: – длина – ширина – высота |
282 351 23,5 |
|
Масса, кг |
0,2 |
ПЛАТА МНОГОФУНКЦИОНАЛЬНОГО ТЕРМИНАЛА
|
Наименование параметра |
Значение |
|
Напряжение питания, В |
+18 – +29 |
|
Максимальная потребляемая мощность по цепи питания, Вт, не более |
10 |
|
Количество интерфейсов, шт.: – интерфейс Ethernet 100 Mbit – интерфейс RS-485 |
1 1 |
|
Дискретные входы: – количество, шт. – входное напряжение, В: а) логической “1” б) логического “0” |
8
+17 – +29 0 – +5 |
|
Дискретные выходы: – количество, шт. – ток нагрузки, А, не более – питание от внешнего блока питания , В |
8 0,5 +18 – +30 |
|
Количество аналоговых дифференциальных входов с диапазоном измерения ± 0.5 В, шт. |
3 |
|
Количество аналоговых входов с диапазоном ± 200 В, шт. |
3 |
|
Габаритные размеры: – длина, мм – ширина, мм – высота, мм |
140 140 23 |
|
Масса, кг |
0,12 |
