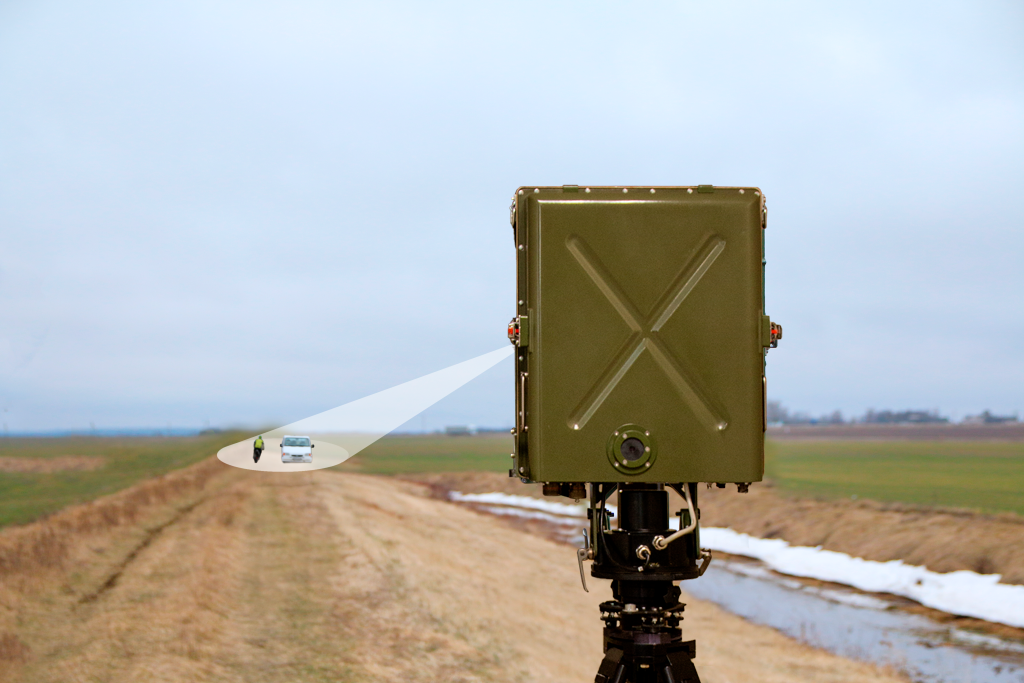

Радиолокационная станция ближней разведки «Клен»
РЛС «Клен» предназначена для обнаружения, измерения координат, сопровождения и распознавания движущихся наземных и маловысотных воздушных целей (человек, группа людей, авто- и бронетехника, беспилотные и пилотируемые летательные аппараты). Решение данных задач осуществляется в любое время суток и года, в том числе при отсутствии оптической видимости (туман, дождь, метель, запыление или задымление атмосферы).
Отличительные особенности РЛС:
- Обеспечивает работу в условиях интенсивных мешающих отражений.
- Имеет малую заметность благодаря малой излучаемой мощности и эффективной обработке принимаемых сигналов.
- Работает в 3-см диапазоне волн, что обеспечивает малые габариты антенного блока.
- Имеет возможность наложения радиолокационной информации на цифровую карту местности.
Основные тактико-технические характеристики
|
Интервал дальностей обнаружения, м |
80…5000 |
|
Диапазон скоростей обнаруживаемых целей, м/с |
0,5…140 |
|
Максимальная дальность обнаружения, м: - человек (без снаряжения и оружия) - солдат-мотострелок (с полным вооружением и амуницией) - группа из 5 солдат-мотострелков - грузовой автомобиль, танк - вертолет |
не менее 1000 не менее 1200 не менее 1800 не менее 3000 не менее 3700 |
|
Сектор обзора: - по углу места, град. - по азимуту, град. |
30 30…150 |
|
Среднее квадратическое значение ошибки: - по азимуту, град. - по дальности, м |
не более 0,5 не более 15 |
|
Разрешающая способность: - по дальности, м - по азимуту, град. |
80 6 |
|
Время автономной работы, ч |
не менее 5 |
|
Время развертывания, мин |
не более 4 |
|
Расчет, чел |
2 |
|
Общая масса (без аккумулятора), кг |
не более 25 |
